Trong thi công cọc khoan nhồi, việc kiểm tra chất lượng phần bê tông sâu trong lòng đất là cực kỳ quan trọng để đảm bảo tính bền vững cho toàn bộ dự án. Để làm được điều đó, ống thép siêu âm (hay còn gọi là ống sonic) là vật tư không thể thiếu. Bài viết này sẽ cung cấp cho bạn đầy đủ thông tin về đặc điểm, vai trò, quy trình thi công cũng như báo giá ống thép siêu âm cọc khoan nhồi mới nhất hiện nay.

Ống thép siêu âm là gì?

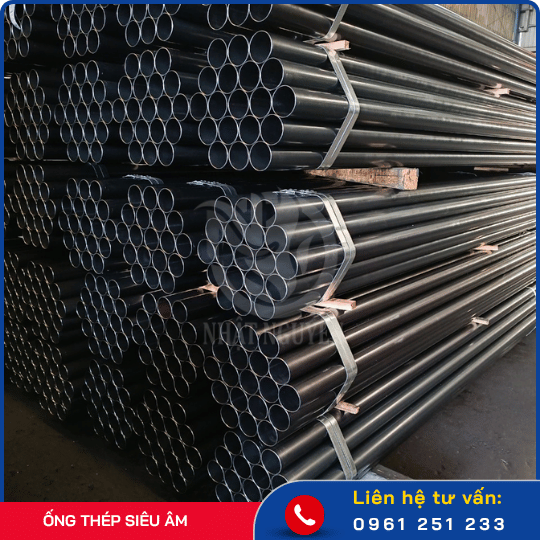

Ống thép siêu âm là loại ống thép chuyên dụng được sử dụng để tạo khoảng trống trong lòng cọc bê tông, phục vụ cho việc thả các đầu dò siêu âm xuống nhằm kiểm tra chất lượng bê tông sau khi đổ.

Hiểu một cách đơn giản, khi thi công cọc khoan nhồi, người ta sẽ hạ lồng thép cọc xuống hố khoan. Ống sonic sẽ được liên kết trực tiếp vào lồng thép này trước khi đổ bê tông. Sau khi bê tông đông kết, các kỹ sư sẽ thả thiết bị xuống lòng ống để thực hiện thí nghiệm siêu âm cọc khoan nhồi, giúp phát hiện các khuyết tật, bọt khí hoặc hiện tượng ly tâm nếu có.

Thông tin kỹ thuật cơ bản

Loại ống này sở hữu những đặc điểm kỹ thuật rất khắt khe để đảm bảo không bị móp méo hay biến dạng dưới áp lực lớn của bê tông tươi.

• Chất liệu: Thép carbon chất lượng cao, có khả năng chịu áp lực và va đập tốt.

• Đường kính phổ biến: Thay đổi tùy theo đường kính cọc và yêu cầu thiết kế, thường từ D49, D60 cho đến D114.

• Độ dày ống: Từ 1.5mm đến 4.0mm tùy thuộc vào độ sâu của cọc khoan nhồi.

• Phương thức kết nối: Dùng măng sông, cút nối ống hàn hoặc tiện ren để đảm bảo độ kín tuyệt đối, không cho nước xi măng lọt vào trong.

Giá ống thép siêu âm cọc khoan nhồi mới nhất

Mức giá của dòng sản phẩm này không cố định mà biến động theo tình hình thị trường giá thép nói chung, bao gồm các loại thép hộp, thép hình, hay sản phẩm từ các thương hiệu lớn như thép hòa phát. Bên cạnh đó, chi phí còn phụ thuộc vào quy cách độ dày và đường kính ống.

Dưới đây là bảng báo giá ống thép siêu âm cọc khoan nhồi tham khảo (Giá có thể thay đổi theo từng thời điểm):

Lưu ý: Để nhận được báo giá chính xác theo khối lượng đơn hàng và quy cách theo yêu cầu, quý khách vui lòng liên hệ trực tiếp đơn vị phân phối để nhận bảng giá tốt nhất.

Các tiêu chuẩn của ống thép siêu âm

Một sản phẩm đạt chuẩn đưa vào trong các công trình phải đáp ứng các yêu cầu khắt khe về khả năng chịu áp lực và độ kín.

• Tiêu chuẩn chất liệu: Thường tuân theo tiêu chuẩn ASTM A53, tiêu chuẩn GB/T 3091 hoặc các tiêu chuẩn tương đương của Việt Nam.

• Tiêu chuẩn mối hàn: Mối hàn dọc thân ống phải nhẵn mịn, không có ba via để tránh làm kẹt đầu dò siêu âm khi để đặt và di chuyển thiết bị bên trong.

• Khả năng áp lực: Phải chịu được áp suất thủy tĩnh cao, đảm bảo không bục vỡ khi bơm nước và đổ bê tông bao quanh.

Vai trò của ống thép siêu âm trong cọc khoan nhồi

Trong quy trình khoan cọc và đổ bê tông, ống thép siêu âm cọc khoan nhồi đóng vai trò quyết định đến khâu nghiệm thu công trình. Siêu âm có thể giúp các bên liên quan nhìn thấu cấu trúc bên trong khối bê tông dày đặc.

1. Đường dẫn thiết bị: Ống tạo ra một hành lang thông suốt từ đầu cọc đến đáy cọc để các kỹ thuật viên hạ thiết bị đo đạc.

2. Đảm bảo tính chính xác của thí nghiệm: Giúp sóng siêu âm truyền đi một cách đồng nhất, phản ánh chính xác nhất mật độ và chất lượng bê tông.

3. Kênh sửa chữa lỗi: Trong trường hợp phát hiện cọc bị rỗng hoặc nứt, lòng ống này sẽ được bơm vào các loại vữa cường độ cao nhằm gia cố, khắc phục khuyết tật của cọc ngay lập tức.

Phân loại ống thép siêu âm trong cọc khoan nhồi

Tùy vào mục đích sử dụng cụ thể trong quá trình tra chất lượng cọc, người ta chia dòng vật tư này thành hai nhóm chính:

Ống thép dùng để thả đầu dò siêu âm (D49 – D60)

Đây là loại ống phổ biến nhất, có đường kính nhỏ vừa đủ để thả các đầu đầu dò. Thông thường, một cọc khoan nhồi sẽ bố trí tối thiểu từ 2 ống trở lên (với cọc nhỏ) hoặc nhiều hơn tùy thuộc vào đường kính cọc. Chúng được phân bổ đối xứng xung quanh lồng thép.

Ống thép dùng để khoan lấy mẫu thí nghiệm (D102 – D114)

Loại ống này có đường kính lớn hơn hẳn. Ngoài mục đích phục vụ thí nghiệm siêu âm, đường kính rộng của ống cho phép các kỹ sư đưa mũi khoan chuyên dụng xuống để rút lõi bê tông ở đáy cọc, đem đi kiểm định cơ lý khi cần thiết.

Quy trình sử dụng ống thép siêu âm

Quy trình triển khai lắp đặt và sử dụng ống sonic tại công trường đòi hỏi sự tỉ mỉ qua các bước sau:

• Bước 1: Chuẩn bị và liên kết vào lồng thép: Lắp các đoạn ống dọc theo chiều dài lồng thép cọc nhồi. Định vị chắc chắn bằng các thanh thép phụ hoặc dây kẽm.

• Bước 2: Nối ống: Sử dụng măng xông hoặc cút nối ống để liên kết các đoạn ống lại với nhau cho đến khi đạt độ sâu đáy cọc. Mối nối phải được hàn kín hoặc vặn chặt bọc băng keo cẩn thận.

• Bước 3: Bơm nước đầy lòng ống: Trước khi tiến hành đổ bê tông, nước sạch sẽ được bơm vào đầy đủ các ống. Việc này giúp cân bằng áp suất bên ngoài và bên trong, ngăn ống bị móp do lực ép của bê tông, cũng như phát hiện sớm nếu ống bị rò rỉ.

• Bước 4: Bịt kín đầu ống: Dùng nút cao su hoặc nắp thép bịt chặt hai đầu cọc để tránh đất đá hay vữa rơi vào gây tắc ống.

• Bước 5: Thí nghiệm: Sau khi bê tông đạt tuổi từ 7 - 14 ngày, tiến hành mở nắp thả đầu dò siêu âm để thực hiện nghiệm siêu âm cọc.

Siêu âm cọc khoan nhồi theo TCVN

Việc kiểm tra này phải tuân thủ nghiêm ngặt theo tiêu chuẩn quốc gia hiện hành (như TCVN 9396). Tiêu chuẩn quy định rõ số lượng ống sonic cần bố trí dựa theo đường kính cọc:

• Cọc đường kính nhỏ hơn 60cm: Thường bố trí 2 ống.

• Cọc đường kính từ 60cm - 100cm: Bố trí ít nhất 3 ống tạo thành hình tam giác.

• Cọc đường kính trên 100cm: Bố trí tối thiểu 4 ống hoặc nhiều hơn theo thiết kế.

Sự tuân thủ này giúp đảm bảo diện tích quét của sóng siêu âm bao phủ toàn bộ tiết diện cọc, đem lại kết quả kiểm tra chất lượng chính xác nhất.

Lưu ý khi sử dụng

Để quá trình âm cọc nhồi diễn ra thuận lợi, không gặp sự cố, nhà thầu cần đặc biệt lưu ý:

• Tuyệt đối không để bùn đất hoặc bê tông lọt vào lòng ống trong suốt quá trình thi công cọc khoan.

• Các đầu mối nối bằng măng sông phải được xử lý kỹ, không để lệch tâm làm cản trở đường đi của thiết bị đo.

• Chọn độ dày ống có năng chịu áp lực tương thích với chiều sâu của cọc; cọc càng sâu thì áp lực bê tông càng lớn, đòi hỏi ống càng dày.

Nhà phân phối ống thép siêu âm uy tín chất lượng Phụ Kiện Thép

Nếu bạn đang tìm kiếm một đối tác hàng đầu cung cấp ống thép siêu âm chất lượng cao cho dự án của mình, Phụ Kiện Thép chính là địa chỉ tin cậy.

Chúng tôi chuyên phân phối đầy đủ các loại ống sonic, ống thép đen, ống thép mạ kẽm đạt tiêu chuẩn kiểm định quốc tế. Đến với Phụ Kiện Thép, quý khách hàng sẽ được cam kết về:

• Chất lượng sản phẩm đồng đều, khả năng chịu lực vượt trội.

• Giá thành cạnh tranh nhất thị trường, chiết khấu hấp dẫn cho các công trình lớn.

• Hỗ trợ kỹ thuật cắt, tiện ren, cung cấp kèm phụ kiện măng xông, nút bịt đầu ống đầy đủ.

5 câu hỏi thường gặp khi mua ống thép siêu âm

1. Tại sao phải đổ đầy nước vào ống siêu âm trước khi đổ bê tông?

Nước có tác dụng tạo áp lực ngược, giúp ống thép chống lại lực ép cực lớn từ khối bê tông tươi bên ngoài, tránh tình trạng móp méo, bẹp ống dẫn đến không thả được đầu dò.

2. Nếu ống thép siêu âm bị tắc thì xử lý như thế nào?

Nếu bị tắc nhẹ do đất cát, có thể dùng vòi nước áp lực cao để sục rửa. Trường hợp tắc nặng do bê tông lọt vào, bắt buộc phải dùng biện pháp khoan rút lõi hoặc chuyển sang phương pháp kiểm định khác thay thế.

3. Có thể dùng ống nhựa thay thế ống thép siêu âm không?

Đối với các công trình nhỏ, cọc nông, một số nơi có thể dùng ống nhựa chịu lực. Tuy nhiên, với các công trình lớn và cọc sâu, ống thép luôn là lựa chọn bắt buộc nhờ năng chịu áp lực và độ bền vượt trội khi đổ bê tông.

4. Chiều dài tiêu chuẩn của một cây ống siêu âm là bao nhiêu?

Tương tự như các loại thép hình hay ống thép thông thường, chiều dài tiêu chuẩn của một cây ống là 6 mét. Khi thi công, thợ sẽ nối các cây ống lại bằng măng xông để đạt chiều dài bằng chiều sâu của cọc.

5. Thương hiệu ống thép nào thường được chọn làm ống sonic?

Khách hàng thường ưa chuộng các dòng ống thép có thương hiệu lớn như thép hòa phát hoặc các loại ống thép đúc nhập khẩu có chứng chỉ chất lượng rõ ràng để đảm bảo an toàn tuyệt đối cho hạng mục ngầm này.
